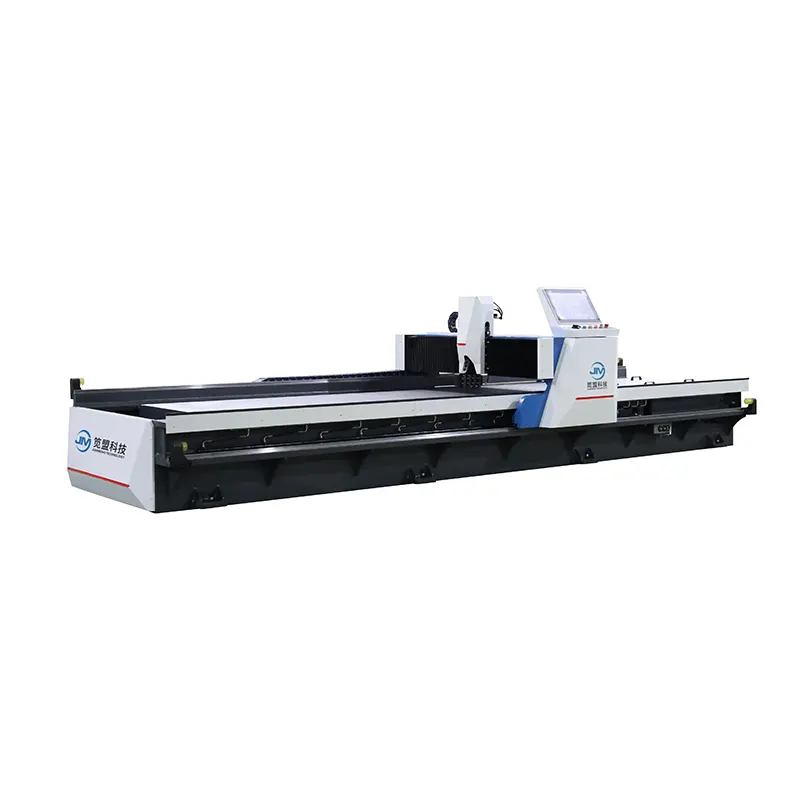

横型高速V溝切断機
  • 横型高速V溝切断機横型高速V溝切断機

横型高速V溝切断機

横型高速V溝加工機は、最も多くの種類のV溝加工機を保有する中国メーカーJMが製造するプロ仕様のV溝加工機です。横型高速切断機は中~低稼働率で高い費用対効果を発揮します。

お問い合わせを送信

製品説明

中国のメーカー JM は、プロ仕様の横型高速 V 溝切断機装置を製造しています。ガントリータイプの設計により、効率的な積み降ろしが容易になります。

製品の特徴:

1. 工業用タッチスクリーンを備えた 4 軸制御システムは、水平高速 V 溝切断機の状態をリアルタイムで監視します。

2. ガントリーはダブルガイドレール上の金属を溝しており、テーブルの動作状態でスムーズに動作します。

3. 水平高速 V 溝切削機のユニバーサルツールホルダーは、さまざまな切削工具のクランプ要件を満たすことができます。

4. 水平高速 V 溝切断機はオープンプレーンを備えており、吸盤を使用してロードおよびアンロードが簡単です。

5. 水平高速 V 溝切断機の作業テーブルは低合金で作られており、テーブルの精度は 0.03 mm 以内です。

横型高速V溝加工機の技術資料

加工性 加工長さ 2500mm 3200mm 4000mm 6000mm
加工幅 1250/1500mm 1250/1500mm 1250/1500mm 1250/150mm
加工厚さ 0.4~5.0mm 0.4~5.0mm 0.4~50mm 0.4~50mm
最小エッジ距離 8mm 8mm 8mm 8mm
処理速度 ガントリー(X軸) 0~120m/分 0~120m/分 0~120m/分 0~120m/分
ツールホルダ(YI軸)の移動 0~60m/分 0~60m/分 0~60m/分 0~60m/分
可動クランプ(Y2軸) 0~60m/分 0~60m/分 0~60m/分 0~60m/分
ツールホルダー(Z軸)上下 0~10m/分 0~10m/分 0~10m/分 0~10m/分
加工精度 位置決め軸の繰り返し位置決めエラー 0.015mm 0.015mm 0.015mm 0.015mm
位置決め軸の最小分解能 0.001mm 0.001mm 0.001mm 0001mm
テーブル テーブルの平面度 ±0.03mm ±0.03mm ±0.03mm ±0.03mm
エクステルナ


寸法
長さ 4400mm 5100mm 5900mm 7900mm
加工幅 2000/2250mm 2000/2250mm 2000/2250mm 2000/2250mm
身長 1550mm 1550mm 1550mm 1550mm

横型高速V溝加工機の構成部品


- 油圧制御システム:日本油研

- シングル/ダブル エア スイッチ: フランス シュナイダー

- 近接スイッチ: 日本オムロン

- シリンダーシールエレメント:日本バルカー

- ボタン:フランス・シュナイダー

- 大型タッチスクリーンを備えた CNC システム: 台湾優れた

- サーボモーター: 台湾優れた

- AC コンタクタ: France Schneider

- 合金ナイフ: 韓国 Korloy

- 重量リニアガイドレール:台湾TBI

・工作機械用ケーブル:ドイツ・イグス社

- マイクロリレー: フランスシュナイダー

- サーマルリレー: フランスシュナイダー

- サーキットブレーカー: France Schneider

- シングル/ダブル エア スイッチ: フランス シュナイダー



アプリケーション業界:


- 広告看板

- ドア産業

- キッチン用品

- エレベーター設備

- バスルーム

- 建築装飾

- ハードウェア製品

・ステンレス加工


よくある質問


Q: 詳細で専門的な取り付けマニュアルはありますか?

A: はい。専門的な取扱説明書とビデオチュートリアルをご用意しています。


Q: 横型高速 V 切断機の設置にスタッフを派遣してもらえますか?

A: はい。必要に応じて、当社のエンジニアがオンサイトサービスを提供できるよう手配いたします。


Q: 横型高速 V 切断機をサイズに合わせて設計できますか?

A: はい。お客様のご要望に応じて装置を設計させていただきます。
