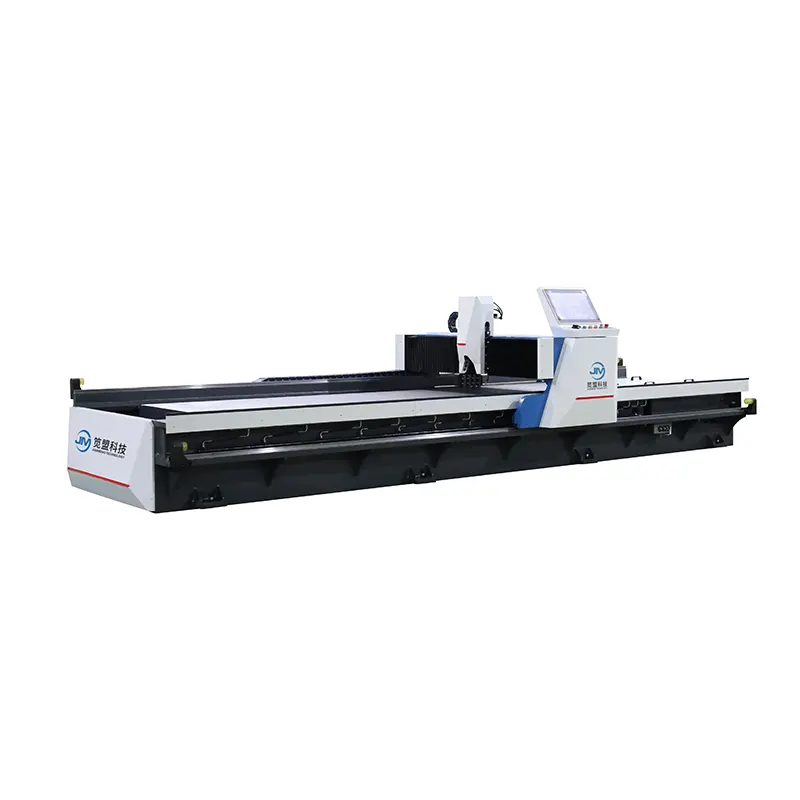

中国のV溝加工機メーカーJMの金属板用横型高速V切断機は剛性と耐久性に優れています。
1. 金属板用横型高速V切断機は、オープンプレーンを備えており、吸盤を使用して簡単にロードおよびアンロードできます。
2.金属プレート用の横型高速V切断機のユニバーサルツールホルダーは、さまざまな切削工具のクランプ要件を満たすことができます。
3.金属板用の横型高速V切断機の作業テーブルは低合金で作られており、テーブルの精度は0.03mm以内です。
4. 工業用タッチスクリーンを備えた 4 軸制御システムは、水平高速 V 切断機の状態をリアルタイムで監視します。
5. ガントリーはダブルガイドレール上の金属を溝しており、テーブルの動作状態でスムーズに動作します。
加工性 | 加工長さ | 2500mm | 3200mm | 4000mm | 6000mm |
加工幅 | 1250/1500mm | 1250/1500mm | 1250/1500mm | 1250/150mm | |
加工厚さ | 0.4~5.0mm | 0.4~5.0mm | 0.4~50mm | 0.4~50mm | |
最小エッジ距離 | 8mm | 8mm | 8mm | 8mm | |
処理速度 | ガントリー(X軸) | 0~120m/分 | 0~120m/分 | 0~120m/分 | 0~120m/分 |
ツールホルダ(YI軸)の移動 | 0~60m/分 | 0~60m/分 | 0~60m/分 | 0~60m/分 | |
可動クランプ(Y2軸) | 0~60m/分 | 0~60m/分 | 0~60m/分 | 0~60m/分 | |
ツールホルダー(Z軸)上下 | 0~10m/分 | 0~10m/分 | 0~10m/分 | 0~10m/分 | |
加工精度 | 位置決め軸の繰り返し位置決めエラー | 0.015mm | 0.015mm | 0.015mm | 0.015mm |
位置決め軸の最小分解能 | 0.001mm | 0.001mm | 0.001mm | 0001mm | |
テーブル | テーブルの平面度 | ±0.03mm | ±0.03mm | ±0.03mm | ±0.03mm |
エクステルナ
|
長さ | 4400mm | 5100mm | 5900mm | 7900mm |
加工幅 | 2000/2250mm | 2000/2250mm | 2000/2250mm | 2000/2250mm | |
身長 | 1550mm | 1550mm | 1550mm | 1550mm |
- 大型タッチスクリーンを備えた CNC システム: 台湾優れた
- 油圧制御システム:日本油研
- シリンダーシールエレメント:日本バルカー
- サーボモーター: 台湾優れた
- 近接スイッチ: 日本オムロン
- 遊星減速機: 台湾ライミング
- シングル/ダブル エア スイッチ: フランス シュナイダー
- ボタン:フランス・シュナイダー
- サーマルリレー: フランスシュナイダー
- マイクロリレー: フランスシュナイダー
- AC コンタクタ: France Schneider
- 合金ナイフ: 韓国 Korloy
・工作機械用ケーブル:ドイツ・イグス社
- 重量リニアガイドレール:台湾TBI
- サーキットブレーカー: France Schneider
- 建築装飾
- バスルーム
- ドア産業
- キッチン用品
- エレベーター設備
- 広告看板
- ハードウェア製品
・ステンレス加工
Q: 金属板の水平高速 V 切断機を設置するためにスタッフを派遣してもらえますか?
A: はい。必要に応じて、当社のエンジニアがオンサイトサービスを提供できるよう手配いたします。
Q: 詳細で専門的な取り付けマニュアルはありますか?
A: はい。専門的な取扱説明書とビデオチュートリアルをご用意しています。
Q: 当社のサイズに合わせて金属板用の横型高速V切断機を設計できますか?
A: はい。お客様のご要望に応じて装置を設計させていただきます。
