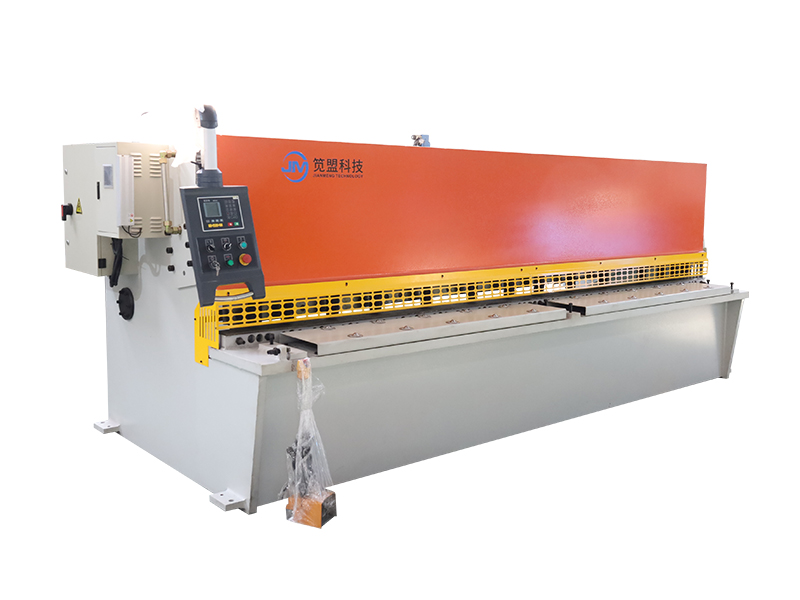

CNCスイングビームせん断機
  • CNCスイングビームせん断機CNCスイングビームせん断機
  • CNCスイングビームせん断機CNCスイングビームせん断機
  • CNCスイングビームせん断機CNCスイングビームせん断機

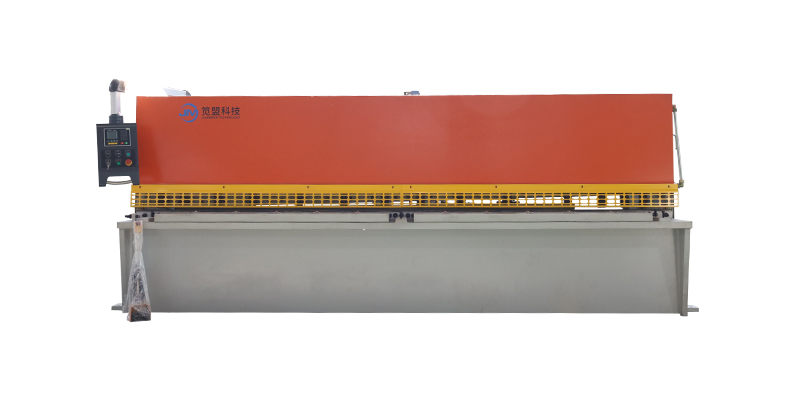

CNCスイングビームせん断機

JM CNCスイングビームせん断機は、金属加工で一般的に使用される切断装置であり、ブレードをスイングすることで金属シートをせん断します。作業原則には、アッパーブレードホルダーが固定軸の周りのスイング動きで移動し、金属シートを下部ブレードに押し付けて切断操作を完了します。スイングビームせん断機は通常、薄い金属シートの処理に使用され、その単純な構造、動作の容易さ、効率で知られています。機械の製造や板金加工などの産業で広く適用されているため、大量の生産や正確な切断ニーズに適しています。 Swing Beam Shearing Machineは、高い技術標準、設計、ユーザーフレンドリーなインターフェイスを採用しています。切断角を減らして、直線精度と最小限の歪み耐性を達成しました。 JM Swing Beam Shearing Machineは、高標準の安全性と効率的なソリューションを提供し、能力を高め、会社に価値を高めることができます。

モデル:QC12Y-6×3200

お問い合わせを送信

製品説明



スイングビームせん断機

完璧なせん断:QC12Y-6×3200ギロチンCNCスイングビームシアリングマシンは、カットごとに滑らかでバリのないエッジを確保するために、さまざまな金属シートを効率的かつ正確に処理する完璧な切断を実現します。高度な技術と高精度制御システムにより、機械製造、板金加工、鋼板、ステンレス鋼、アルミニウムシートなどの材料の細かい切断のための自動車生産などの産業で広く使用されており、高標準処理要件を満たしています。


メイン構成リスト
コントロールシステム:南京estun(e21s)
内部ギアポンプ:USAサニー
メインモーター:中国Shenghuiモーター
シーリングコンポーネント:USAパーカー
主な電気部品:フランスシュナイダー
ブレード:中国SJ
ボールスクリュー:中国エンゼ

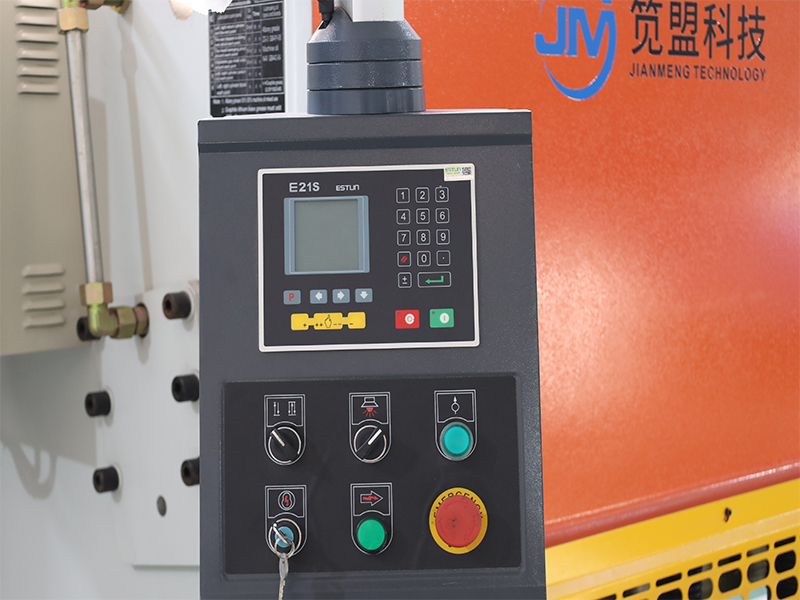

E21S制御システム

Estun E21S制御システムは、幅広いユーザーに適したスイングビームせん断マシン用に設計された特殊なCNCデバイスです。高い作業精度を確保しながら、CNCせん断機のコストを大幅に削減します。

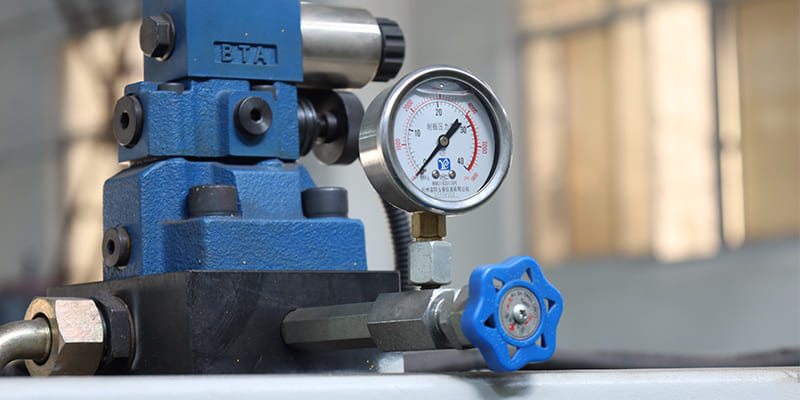

耐久性のある油圧ゲージ

スイングビームせん断機の耐久性のある油圧ゲージは、リアルタイムで油圧システムの作業圧力を監視するために使用される重要なコンポーネントです。通常、油圧システムの主回路に設置されます。このゲージは、せん断プロセス中の油圧負荷の変化を正確に反映し、オペレーターが機械の動作状態を評価し、切断操作の安定性と安全性を確保するのを支援します。異常なシステム圧力が発生した場合、ゲージの測定値は、断層診断のための重要な参照として機能し、タイムリーなメンテナンスまたは調整を促します。高品質の持久力圧力ゲージは通常、衝撃耐性のある漏れ防止機能で設計されており、明確な測定値と強力な耐衝撃性を提供し、長期的な高周波せん断条件下での正確な監視に理想的です。

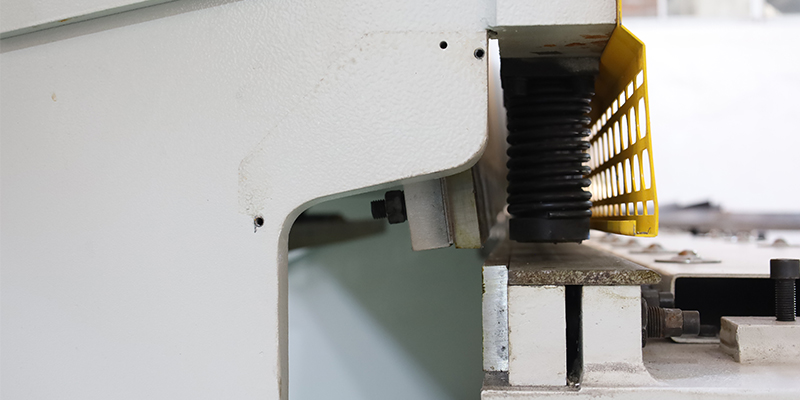

バネの圧力シリンダー

スイングビームせん断機のバネの圧力シリンダーは、特に切断プロセス中に、材料の安定化とサポートを支援するために使用されるコンポーネントです。バネの圧力シリンダーの役割は、材料が伐採、変位を防止している間にしっかりと押し付けられ、所定の位置に保持され、それによって切断の精度と安全性が改善されることを保証することです。


QC11Y-6×2500ギロチンせん断機

最大せん断可能なプレートの厚さ  (軟鋼)
6.0mm
最大mせん断可能なプレートの厚さ  ( ステンレス鋼 )
3.0mm
せん断のためのプレート引張強度
450-650 N/mm2
最大せん断可能なプレート幅
3200 mm
作業テーブルの高さ
800 mm
バックゲージストローク
10-600 mm



アプリケーションフィールド

スイングビームせん断機は、特に板金加工、機械製造、自動車部品、造船、電気機器、家電製品、建築装飾など、さまざまな産業部門で広く使用されています。主に、炭素鋼、ステンレス鋼、アルミニウムプレート、亜鉛メッキシートなど、さまざまな金属シートの高効率の高精度の直線切断に使用されます。シンプルな構造、簡単な操作、安定した切断品質により、スイングビームせん断マシンは、中および薄い金属プレートを処理するための不可欠な機器になりました。
