JM CNCギロチンせん断機は、主にさまざまな厚さの金属シートを切断するために設計された金属処理で一般的に使用されるせん断装置です。上部ブレードの垂直方向の下向きの動きを下部ブレードに塗布し、正確な切断を達成するためにせん断力を生成することで動作します。主に、鋼板、ステンレス鋼、アルミニウムシートなどの金属材料の高精度のせん断に使用されます。せん断機は、機械製造、自動車生産、電気機器の製造などの産業に広く適用されています。 JMギロチンせん断機のせん断方法は、上下に移動する「ゲート」に似ています。油圧または機械的伝送を使用して、上部ブレードホルダーは、固定されたトラック(通常は垂直または傾斜角)に沿って直線的に下向きに移動し、金属シートをせん断します。ハイせん断精度では、厚いプレートを切るのに特に適しています。 JMシアリングマシンは、板金加工用に設計されており、さまざまな金属シートに適した高精度切断ソリューションを提供します。
ギロチンせん断機

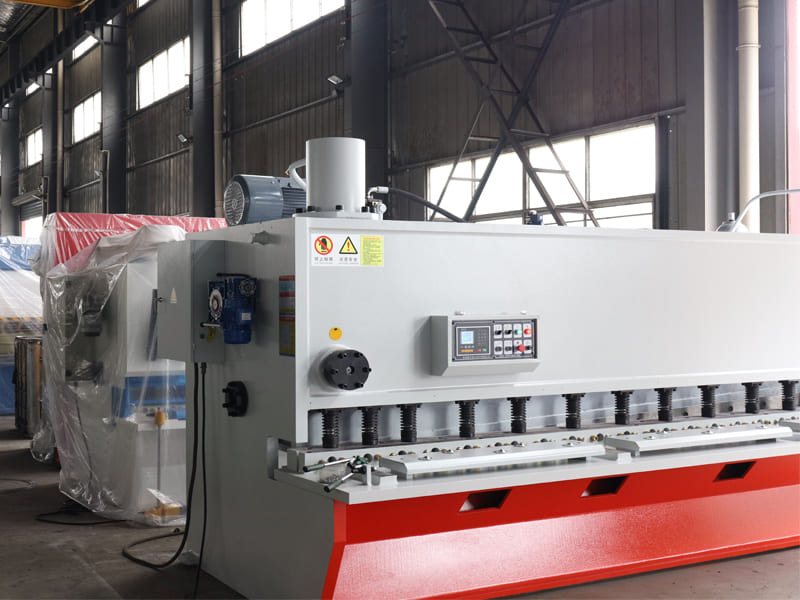

完璧なせん断:QC11Y-6×2500 CNCギロチンせん断機は、カットするたびに滑らかでburrのないエッジを確保するために、さまざまな金属シートを効率的かつ正確に処理する完璧な切断を実現します。高度な技術と高精度制御システムにより、機械製造、板金加工、鋼板、ステンレス鋼、アルミニウムシートなどの材料の細かい切断のための自動車生産などの産業で広く使用されており、高標準処理要件を満たしています。
メイン構成リスト |
coタイトルシステムごと |
内部ギアポンプ:USAサニー |
|
メインモーター:チャイナワイドエンジン |
|
シーリングコンポーネント:USAパーカー |
|
主な電気部品:フランスシュナイダー |
|
ブレード:中国SJ |
|
ボールスクリュー:cヒナイワン・ハイウィン |

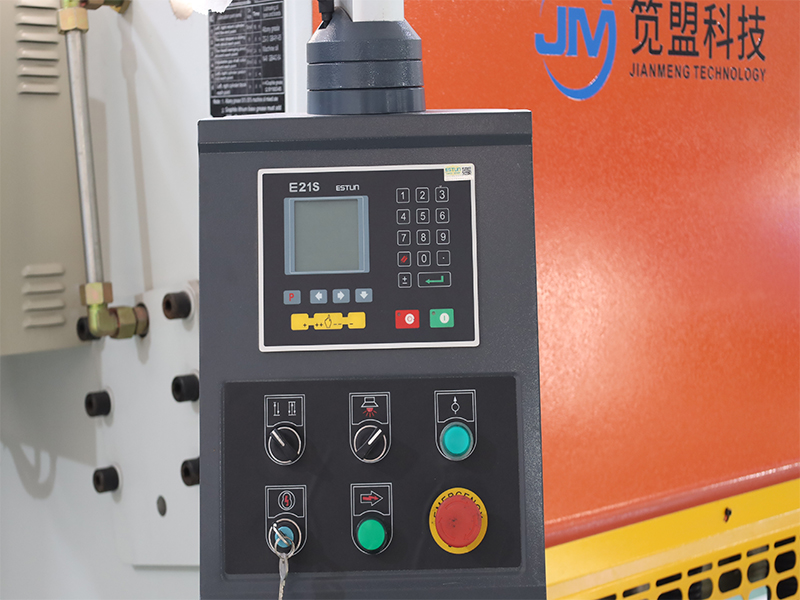

E21S制御システム
Estun E21S制御システムは、幅広いユーザーに適したギロチンせん断機用に設計された特殊なCNCデバイスです。高い作業精度を確保しながら、CNCせん断機のコストを大幅に削減します。
バックゲージ
バックゲージシステムは、特にギロチンせん断のシートメタル加工装置の重要なコンポーネントです。ワークピースを正確に配置して、切断または曲げ操作の精度と一貫性を確保する責任があります。構造設計は堅牢で、長期の動作のストレスに耐えることができ、線形ガイドは時間の経過とともに摩耗を減らしながら動きの安定性を高めます。

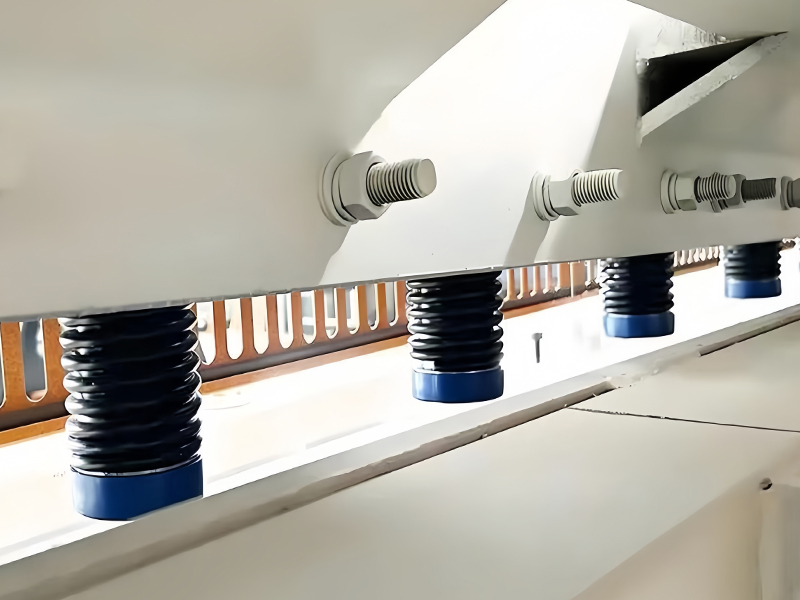

バネの圧力シリンダー
のバネの圧力シリンダーギロチンせん断は、特に切断プロセス中に、材料の安定化とサポートを支援するために使用されるコンポーネントです。バネの圧力シリンダーの役割は、材料がしっかりと押されていることを確認することです。切断、変位の防止、または反りの際に所定の位置に保持され、それにより即興iNG切断の精度と安全性。

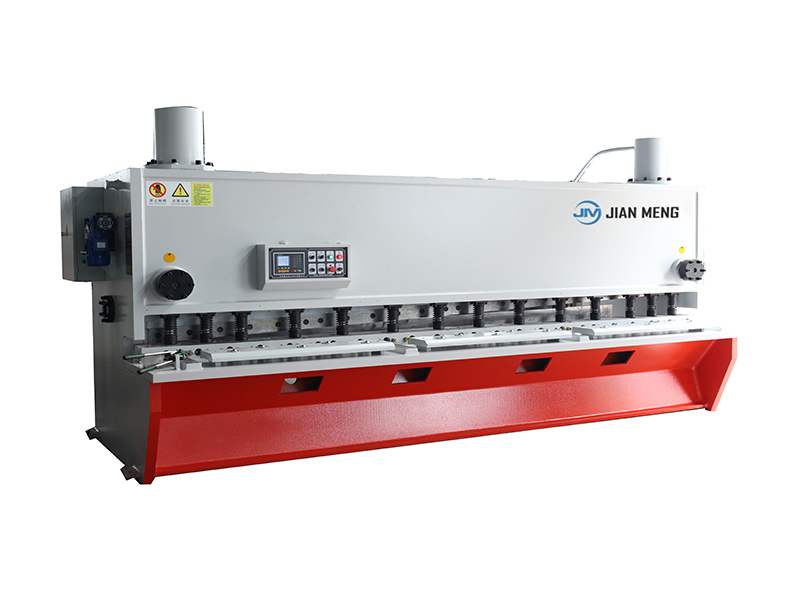

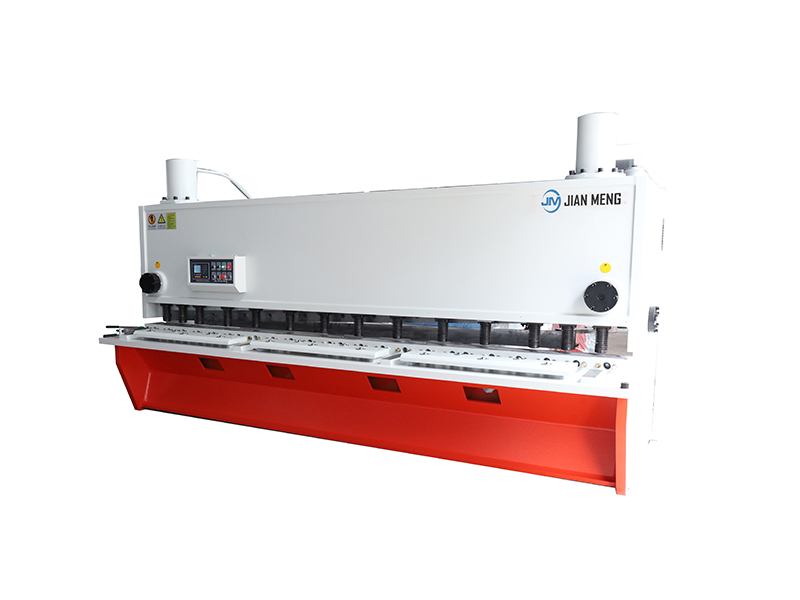

QC11Y-6×2500ギロチンせん断機
最大せん断可能なプレートの厚さ(軟鋼) |
6.0mm |
最大せん断可能なプレートの厚さ(ステンレス鋼) |
3.0mm |
せん断のためのプレート引張強度 |
450-650 N/mm2 |
最大せん断可能なプレート幅 |
2500 mm |
作業テーブルの高さ |
800 mm |
バックゲージストローク |
10-600 mm |
クライアントのせん断ケース

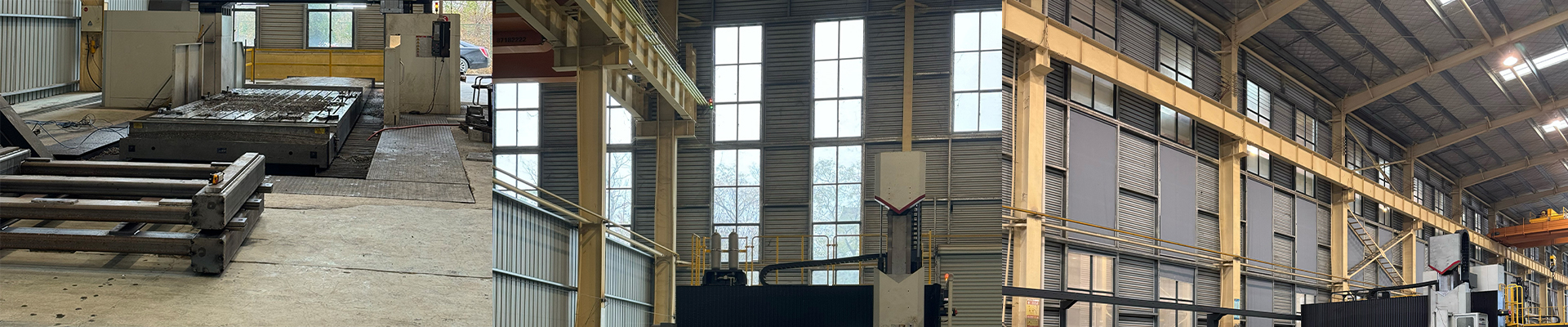

金属加工工場は、さまざまな種類の金属材料を処理するという課題に直面し、廃棄物を減らしながら生産効率を改善することを目的としていました。これに対処するために、E21S制御システムと油圧クランプを備えたJMギロチンせん断を工場に提供し、切断プロセス中に各プレートが安定して不動のままであることを保証しました。実装後、切断品質は安定し、精度は10%向上しました。 1時間ごとの生産効率は22%増加し、工場は廃棄物を削減することで材料コストを節約しました。顧客の生産サイクルが短縮され、タイムリーな注文配信が可能になり、市場の競争力が大幅に向上しました。
