溝入れ機は精密な加工やエッジ維持のためのコーナー曲げ加工に威力を発揮します。金属板を安定して曲げることができるV溝加工機を使用することで、継ぎ目のない緻密なワークを折り曲げることができます。
導入

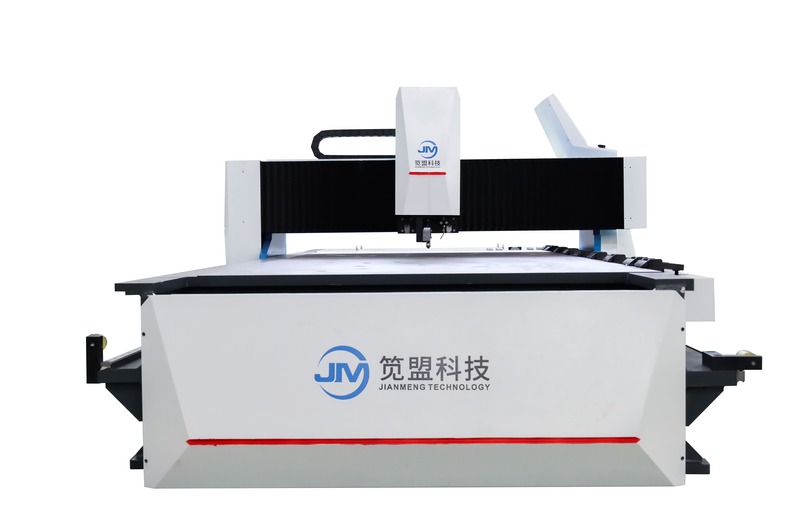

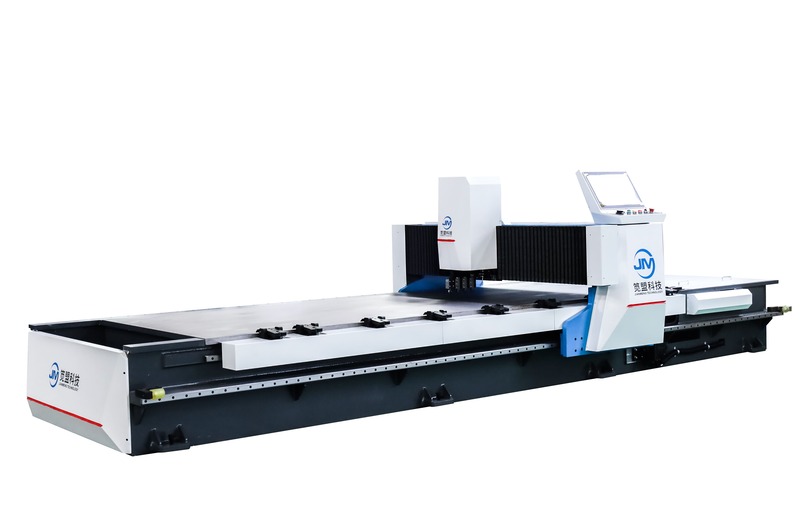

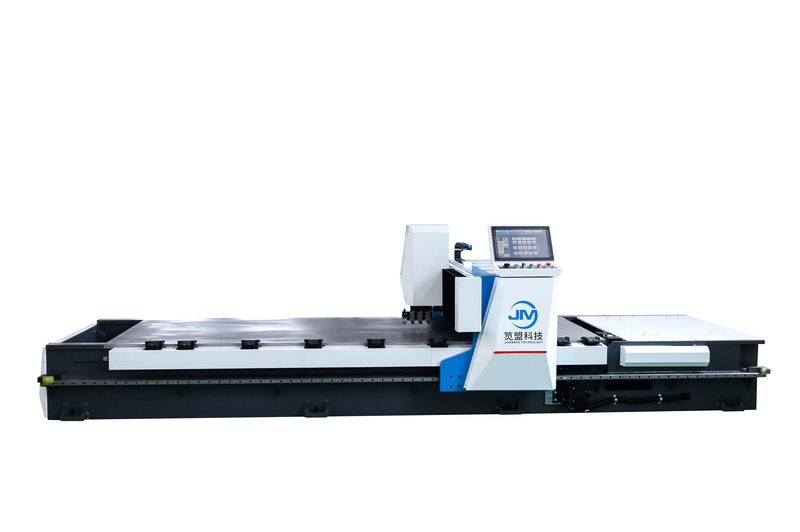

自動 CNC V 溝入れ機は、曲げ加工に適した金属シートの加工に使用されます。CNC V カット機は、高精度と効率を保証し、複雑なデザインや形状を可能にします。
構成
大型タッチスクリーンを備えたCNCシステム |
イージーキャット |
油圧制御システム |
台湾AirTAC |
サーボモーター |
イージーキャット |
遊星減速機 |
台湾ライミン |
シリンダーシールエレメント |
日本バルカー |
近接スイッチ |
日本 オムロン |
単極/二極エアスイッチ |
フランス・シュナイダー |
ACコンタクタ |
フランス・シュナイダー |
マイクロ/サーマルリレー |
フランス・シュナイダー |
サーキットブレーカー |
フランス・シュナイダー |
ボタン |
フランス・シュナイダー |
ベアリング |
日本SFK |
合金ナイフ |
韓国 コロイ |
重量リニアガイドレール |
台湾外傷性脳損傷 |
工作機械用ケーブル |
ドイツ イグス |
押えが障害物を自動的に回避し、加工時に死角がありません。
ツールホルダー
ツールホルダーは90°回転可能で、高出力Y1モーターと連携してプレートの横溝加工を実現します。
補助押え
補助押え金は多数あり、科学的に分散されており、油圧制御が施されており、安定性と信頼性が高くなります。
パラメータ
加工可能範囲 |
|
加工可能なシートの最大幅 | 1250mm |
加工可能なシートの最大長さ | 4000mm |
加工可能な板厚(ステンレス鋼)の最大値 |
5.0mm |
加工可能なシートの最小厚さ |
0.4mm |
V字溝からエッジまでの最小距離 |
12.0mm |
平面度 |
|
テーブルの平面度 |
±0.03mm |
最大シャフト速度 |
|
X 軸に平行な最大シャフト速度 |
120m/分 |
Y1 軸に平行な最大シャフト速度 |
60m/分 |
Y2 軸に平行な最大シャフト速度 |
60m/分 |
Z 軸に平行な最大シャフト速度 |
10 メートル/分 |
Maximum shaft speed parallel to U-axis |
10 メートル/分 |
位置決め精度 |
|
軸位置決め精度(X、Y1、Y2、Z、U) |
0.05mm |
分解能 |
|
軸分解能 (X、Y1、Y2、Z、U) |
0.001mm |
サーボモーター電源 |
|
X軸サーボモーター動力 |
5.5KW |
Y1軸サーボモーター動力 |
5.5KW |
Y2軸サーボモーター動力 |
1.0KW |
Z軸サーボモーター動力 |
1.0KW |
U/A軸サーボモータ動力 |
0.75KW |
私たちのケース
台湾からのお客様が当社の工場を訪問され、この4面V溝加工機に非常に興味を持っていただきました。スーパーカスタムモデルGSFM 1500×100000をその場でご契約いただきました。クライアントは現在それを使用しており、そのパフォーマンスについては賞賛の言葉しかありません。
